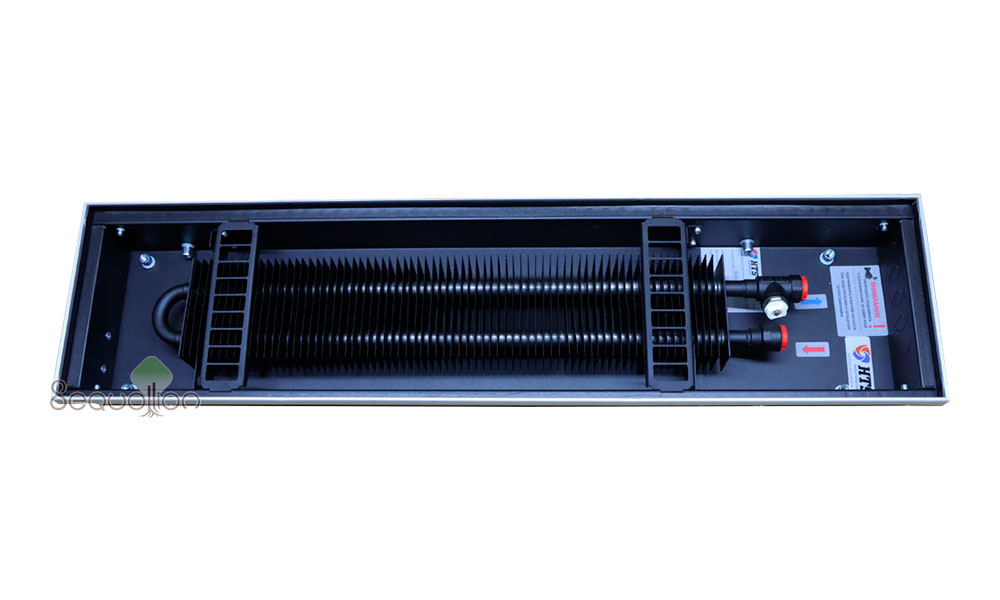

Конвектор HTS КВЗ 200-110-2700/С без вентилятора

Описание Конвектор HTS КВЗ 200-110-2700/С без вентилятора

Условное обозначение конвекторов HTS:
Пример КВЗ 160-75-600/С.

КВЗ – Конвектор встраиваемый, замкнутый;
КВП – Конвектор встраиваемый, проходной;
КВЗН – Конвектор встраиваемый, замкнутый, корпус из нержавейки;
КВПН – Конвектор встраиваемый, проходной, корпус из нержавейки;
КВЗс – Конвектор встраиваемый, замкнутый, со сливом конденсата;
Возможно изготовление, проходных конвекторов, из нержавейки,
обозначение КВПс, КВЗНс и т.п.

160 — Ширина модели, мм (выбирается из ряда):
160, 200, 250, 300, 400.

75 — Высота модели, мм (выбирается из ряда):
75, 85, 110, 150.

600 — Длина модели, мм:
стандартные длины конвекторов от 600 до 4800 мм с шагом 100 мм.

/С — Цвет окантовочного профиля:
С – серебро, Б – бронза, З – золото, К – коньяк. Аннодировка.

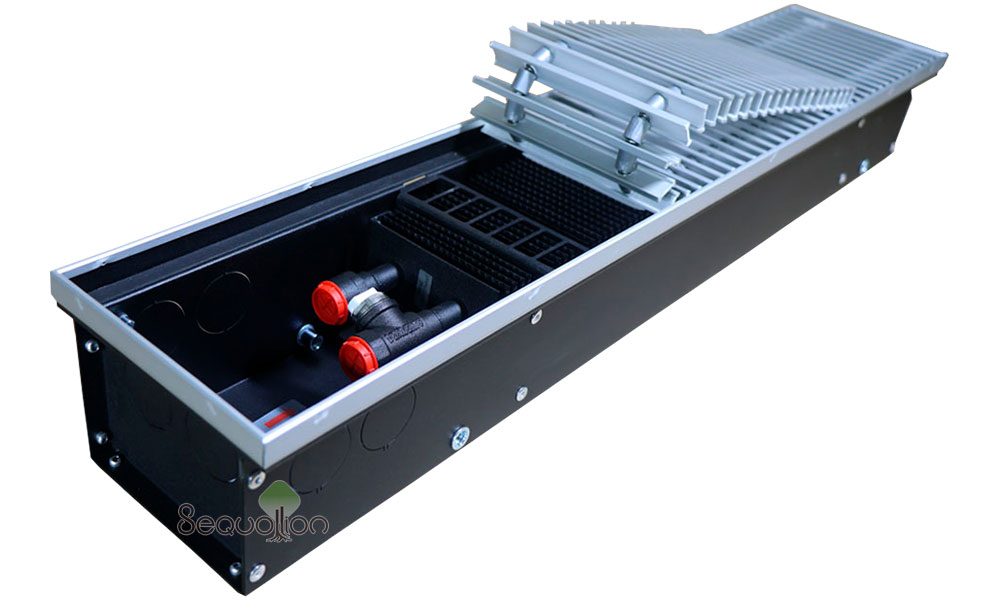

Внутрипольный конвектор HTS с естественной конвекцией (без вентилятора):

Конвектора HTS изготовлены из оцинкованной стали толщиной 1 мм, покрыты порошковой краской, цвет изделия черный муар.
Данное сочетание позволяет служить отопительному прибору более 30 лет.

Корпус конвектора сделан максимально прочным, конструктив боковин придает жесткость изделию по торцам, вставки из металла выполняют 2 функции, служат ребрами жесткости и опорой для теплообменника.

Конвекторы укомплектованы верхними крепежными элементами – мостиками, которые усиливают конструкцию по всей длине, не дают сжиматься коробу при заливке бетоном, придерживают теплообменник во время транспортировки и используются как опоры, при установке продольной решетки.
Таким образом короб конвекторов HTS имеет 3 конструктивных элемента, делающими его максимально жестким.

Вырезы для подвода труб сделаны с минимальным зазором, который не позволяет затекать бетону. Подключение возможно, как с торца конвектора, так и сбоку. Заказчик сам определяет место подключения и путем вылома заводит трубы в конвектор.

Конвекторы HTS комплектуются специальными резиновыми заглушками, которые вставляются на место вылома.
В заглушках делаются отверстия соразмерные с диаметром подводящей трубы и надежно защищают ввод от затекания бетона внутрь отопительного прибора. Места подключения закрываются декоративной крышкой.

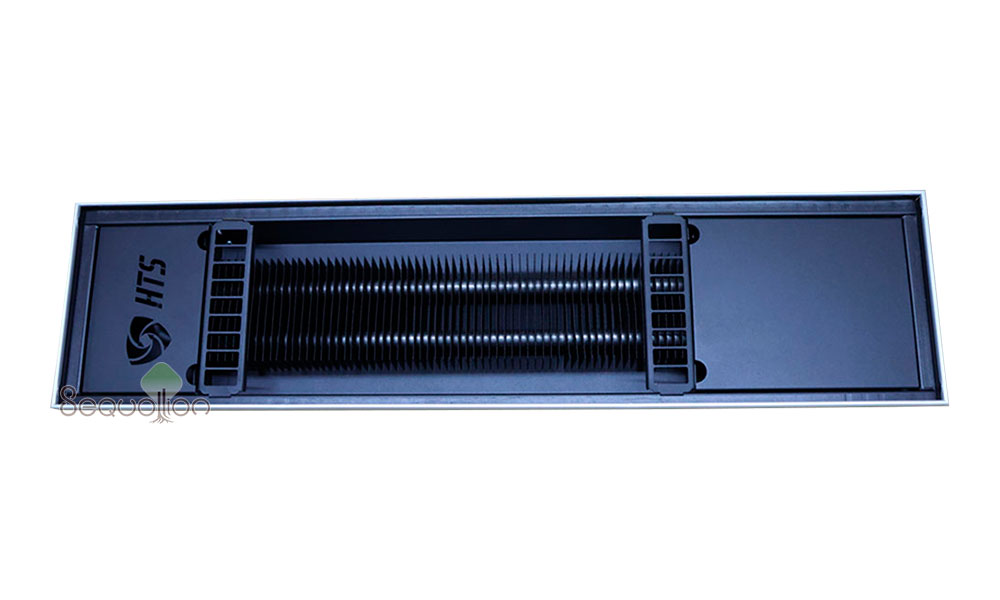

Греющим элементом конвекторов является медно-алюминиевый теплообменник.
Алюминиевая ламель изготавливается в зависимости от необходимого типоразмера теплообменника. Толщина фольги 0,3 мм. Специальное гофрирование позволяет увеличить площадь, форма ламели создает ламинарные завихрения, увеличивающие теплоотдачу и придает дополнительную жесткость конструкции.
В теплообменниках конвекторов марки HTS используются оригинальные штуцера (HTS), которые изготавливаются из высококачественной латуни, предназначенной для пайки с медными трубами. Для удобства монтажа они имеют разную длину, что позволяет осуществлять подвод труб для прямого и углового соединения без дополнительных переходников.
Все теплообменники испытываются на герметичность при давлении 24 бар. 100% контроль позволяет компании HTS давать 10-ти летнюю гарантию на теплообменник.

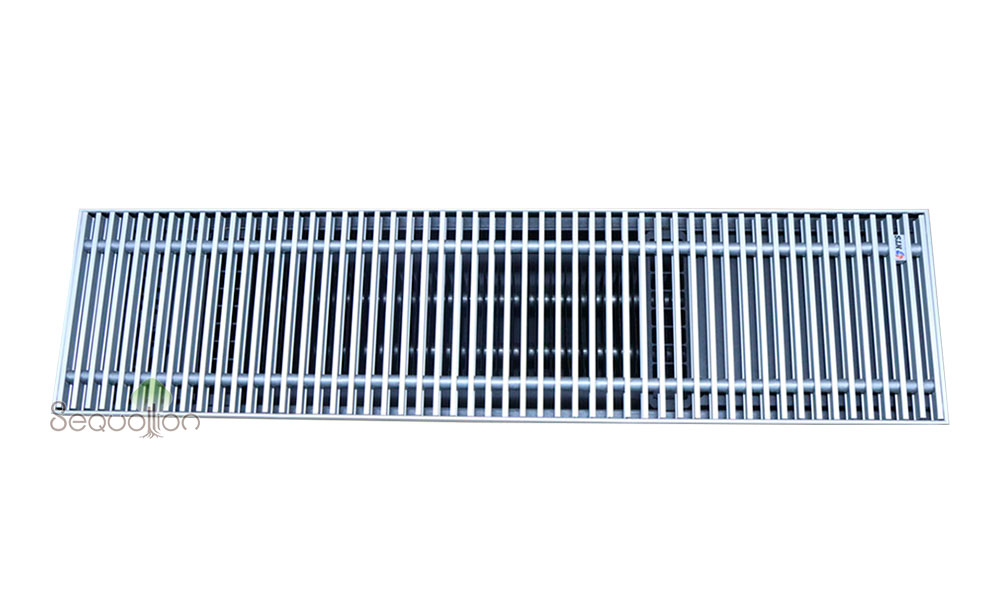

В конвекторах HTS используются алюминиевые и деревянные решетки с высотой профиля 18 мм. Выполненная из анодированного алюминия решетка имеет, стандартные цвета, серебро, золото, бронза и коньяк. Может быть окрашена в цвета RAL.
Втулки изготовлены из термопластика, не подверженного деформации при эксплуатации. Пружины покрыты антикорро-зионным покрытием.  Расстояние между планками решетки составляет 10 мм, что позволяет свободно проходить нагретому воздуху, не мешая конвекции. Одновременно с этим увеличенное количество планок дает высокую прочность и надежность.
Также возможно изготовление решеток из термо-обработанной древесины, естественного цвета или декорированной специальной пропиткой.
Место соприкосновения решетки и конвектора покрыто специальной демпферной лентой.
По желанию заказчика конвекторы могут комплектоваться монтажными плитами, защищающими отопительный прибор в процессе доставки и монтажа.

При изготовлении конвекторов марки HTS были учтены все пожелания потребителей. Данный отопительный прибор обладает увеличенной жесткостью конструкции, имеет мощный, технологичный теплообменник, изготовленный из высококачественных материалов. Благодаря чему он имеет высокую теплопроизводительность и надежность.
Модельный ряд позволяет подобрать необходимый конвектор по мощности и не вызовет сложностей при монтаже. Удобство конструкции позволяет произвести оперативный монтаж и наслаждаться уютом вашего дома.

Конвектора с естественной конвекцией — наиболее часто используемые приборы для помещений с панорамными окнами. Естественная конвекция отсекает приток холодного воздуха от остекления, выступая воздушной завесой. Приборы не производят никакого шума, могут быть установлены в любых жилых помещениях, в т.ч. спальных комнатах.

Технические характеристики

Высота (глубина), мм	75, 85, 110, 150
Ширина, мм	160, 200, 250, 300, 400
Длина, мм	600 — 4800 с шагом 100 мм
Тепловой поток, Вт	98-3834
Рабочее давление, АТМ (МПа)	16 (1,6)
Опрессовочное давление, АТМ (МПа)	24 (2,4)
Максимальная температура, ℃	130

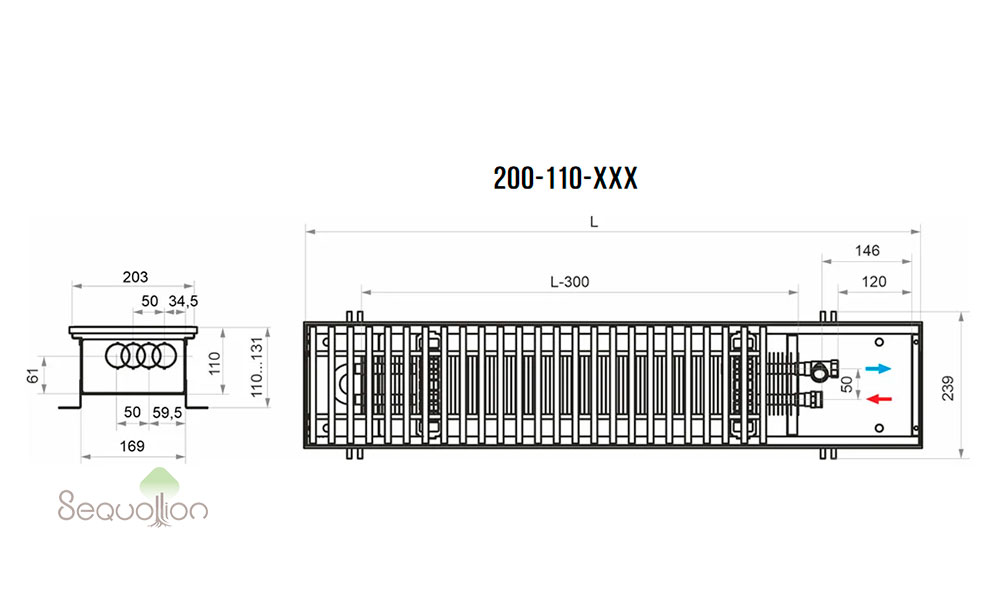

Конструкция конвектора

1. Корпус конвектора 2. Окантовка алюминиевая (U-образный или F-образный профиль) 3. Медно-алюминиевый теплообменник с внутренней резьбой G1/2″ 4. Воздуховыпускной клапан 5. Крышки защитные -2 шт. 6. Мостик жесткости -2 шт. 7. Декоративная алюминиевая или деревянная решетка 8. Регулировочные болты М8* 40-4 шт. 9. Фиксирующие ножки с крепежными болтами М8*16-4 (6)шт. 10. Резиновые заглушки -2 шт.

Окантовка и цвета

Комплект поставки

1. Корпус конвектора 2. Окантовка алюминиевая (U-образный или F-образный профиль) 3. Медно-алюминиевый теплообменник с внутренней резьбой G 1/2″ 4. Воздуховыпускной клапан 5. Крышки защитные 6. Декоративная алюминиевая или деревянная решетка роликового или продольного исполнения Комплект для монтажа 7. Регулировочные болты М8*40 — 4 шт. 8. Фиксирующие ножки с крепежными болтами М8*16 — 4 или 6 шт. (в зависимости от модели конвектора)
