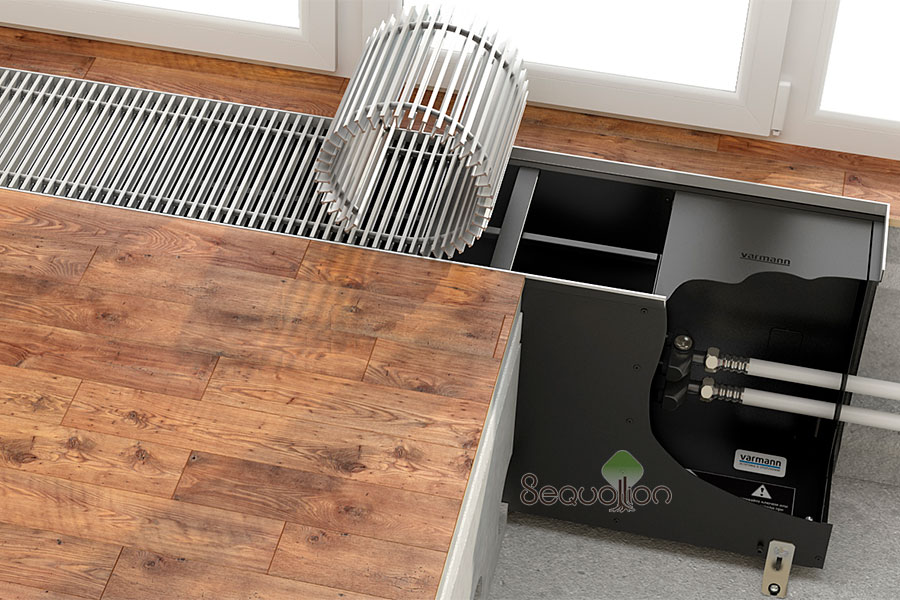

Конвектор Varmann Ntherm Maxi NM 300.300.1200 RR U EV1 без вентилятора

Описание Конвектор Varmann Ntherm Maxi NM 300.300.1200 RR U EV1 без вентилятора

Условное обозначение конвекторов Varmann Ntherm Maxi без вентилятора (с естественной конвекцией):

Пример NM 180.300.800 RR U EV1 ES D L

Наименование модели:
— NM – Ntherm Maxi, встраиваемый в пол конвектор с естественной конвекцией для сухих помещений. Характеризуются высокой теплопроизводительностью и используются в помещениях, где необходимо подать в зону остекления большое количество тепла, но нельзя по различным причинам использовать конвекторы с принудительной конвекцией.

Размеры конвектора (ШхВхД), мм:
— ширина, мм: 180, 230, 300, 370;
— высота, мм: 300, 400, 500, 600;
— длина, мм: 800 – 3000;
(Возможно изготовление с любыми размерами).

Исполнение решетки:
— RR – роликовая (по умолчанию);
— LR – линейная;
— OR – без решетки;
— ORF – без решетки и без рамки.

Тип профиля декоративной рамки:
— U – U-образный профиль (стандартное исполнение);
— F – F-образный профиль.

Тип решетки:
— EV1 – алюминий, анодированный в натуральный цвет (по умолчанию);
— EV3 – алюминий, анодированный в цвет латуни;
— C32 – алюминий, анодированный в цвет светлой бронзы;
— C34 – алюминий, анодированный в цвет тёмной бронзы;
— RAL – алюминий, окрашенный в цвет по RAL;
— F – алюминий с фактурой дерева, мрамора, гранита;
— INOX – нержавеющая сталь полированная.

Тип металла корпуса:
— без обозначения – корпус из оцинкованной стали с порошковым покрытием (по умолчанию);
— ES – корпус из хром-молибденовой нержавеющей стали.

Дренажные отводы:
— без обозначения – корпус без дренажа (по умолчанию);
— D – корпус с дренажными отводами R 1/2″.

Подключение:
— без обозначения – подключение «справа»;
— L – подключение «слева».

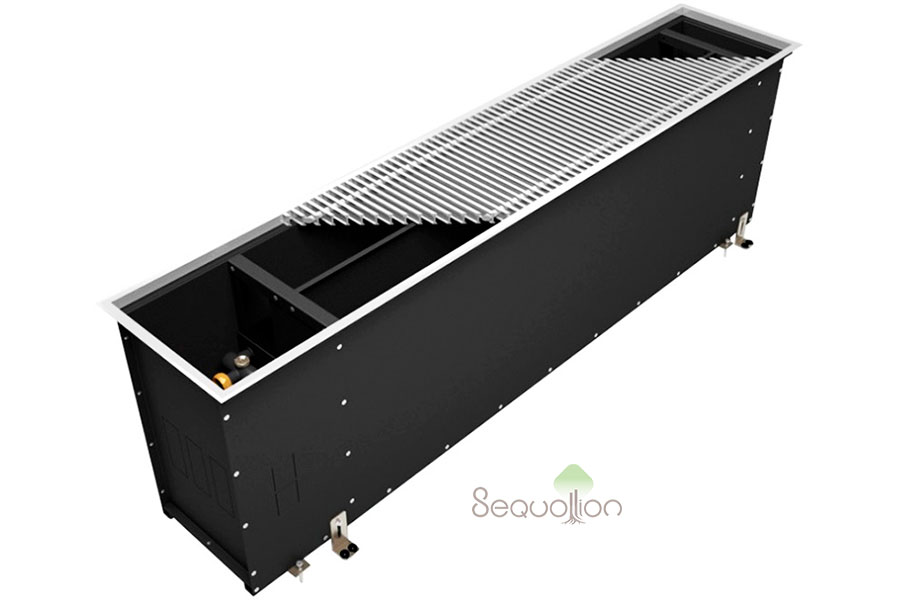

Внутрипольный конвектор Varmann Ntherm Maxi без вентилятора (с естественной конвекцией):

Встраиваемые в пол конвекторы с естественной конвекцией Varmann Ntherm Maxi характеризуются высокой теплопроизводительностью и используются в помещениях, где необходимо подать в зону остекления большое количество тепла, но нельзя по различным причинам использовать конвекторы с принудительной конвекцией.

В конструкции внутрипольных конвекторов Ntherm Maxi используется эффект повышения тепловой мощности, с увеличением направляющих теплообменника, и, соответственно, увеличением высоты корпуса конвектора. В зависимости от назначения, возможно расположение теплообменника со стороны окна, со стороны помещения, в центре корпуса конвектора.

Встраиваемый в пол конвектор с естественной конвекцией Ntherm Maxi – это, готовый к монтажу отопительный прибор, предназначенный для изоляции от холодного воздуха больших, доходящих до пола окон:
панорамные окна – это, остекление от потолка до пола, которое впервые появилось во Франции в эпоху Ренессанса. Отсюда второе название – французские окна;
французские окна (или французские двери) – классическое название окон в пол, которые часто используются как выход на террасу или балкон;
окна в пол – распространенное разговорное выражение.
стеклянная стена – если окно занимает значительную часть стены.
Такие окна могут быть панорамными или «немного не доходить до пола».

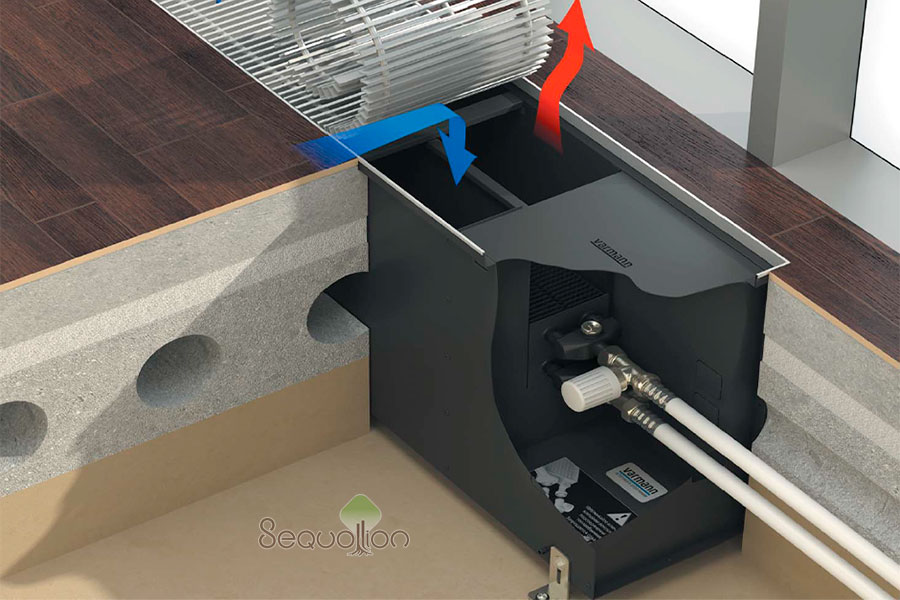

Встраиваемый в пол конвектор Varmann

Также внутрипольные конвекторы Varmann Ntherm Maxi предназначены для встраивания в подоконник. Ключевые преимущества включают экономию пространства, предотвращение конденсата на окнах, высокий КПД (до 95%), а также эстетичный вид благодаря декоративной решетке.

Конвектор Varmann в подоконник

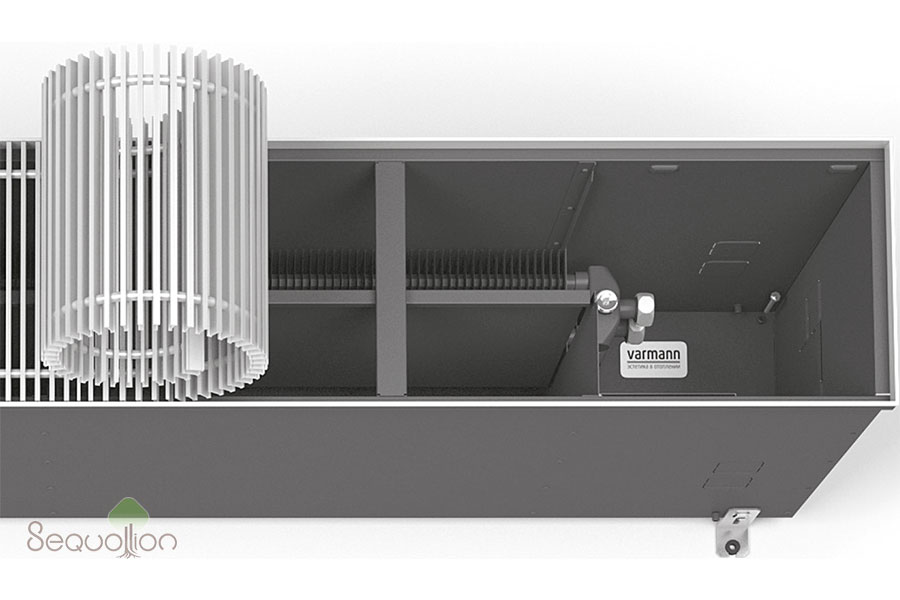

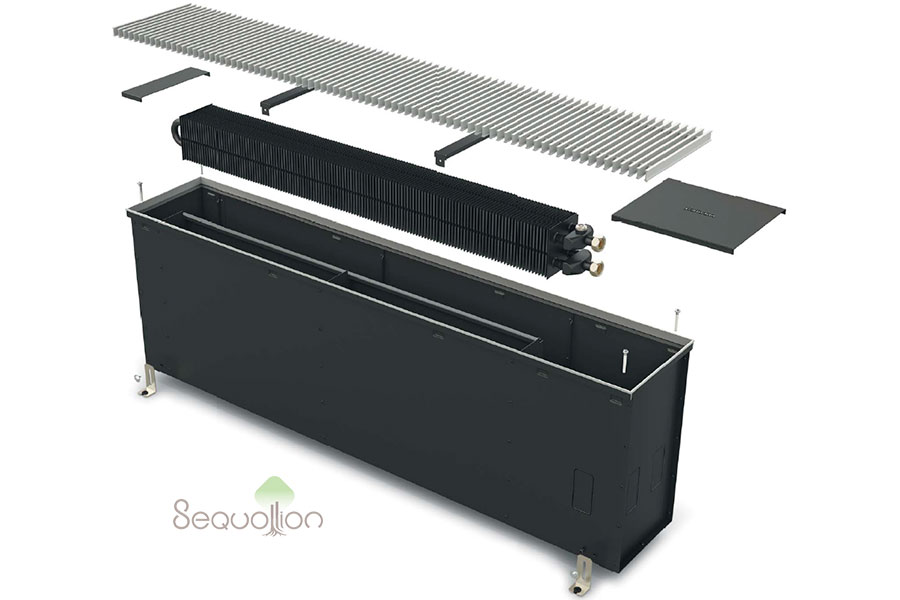

Конструкция конвектора Varmann Ntherm Maxi

1. Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева или полированной нержавеющей стали
2. Ребра жесткости служат для предотвращения деформации корпуса при заливки бетоном и как опорные ребра для линейной решетки
3. Декоративная крышка закрывает заднюю часть конвектора
4. Декоративная крышка закрывает трубную подводку и вентили
5. Теплообменник нового дизайна из медной трубы диаметром 15 мм с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 34″ «евроконус»
6. Воздухоспускной клапан никелированный, 3/8″
7. Узел подключения латунный, подключение G 34″ «евроконус» с накидными гайками с уплотнительным резиновым кольцом
8. Регулировочные винты для регулирования конвектора в уровень пола при монтаже
9. Фиксирующие ножки для фиксации корпуса конвектора в полу
10. Корпус конвектора из оцинкованной стали толщиной 1 мм, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора
11. Декоративная рамка по периметру конвектора из U или F — образного алюминиевого профиля, анодированный, окрашенный в цвет по RAl или с нанесением фактур дерева, мрамора, гранита в цвет решетки

Внутрипольные конвекторы Varmann Ntherm Maxi могут быть установлены как в однотрубную, так и в двухтрубную систему отопления, адаптированы для эксплуатации в российских системах центрального отопления, а так же конвекторы идеальны для применения как вспомогательный отопительный прибор с системами тёплого пола, вентиляции, радиаторного водяного отопления.
— рабочее давление теплоносителя не более 16 бар;
— давление гидравлических испытаний конвектора – 25 бар;
— максимальная рабочая температура теплоносителя – 130 °С.

U И F ОБРАЗНЫЙ ДЕКОРАТИВНЫЙ БОРТИК U – образный монтируется в стык с половым покрытием, а F – образный закрывает половое покрытие сверху. Тип бортика не влияет на стоимость изделия.	РЕЗИНОВАЯ ПОЛОСКА ДЛЯ ШУМОИЗОЛЯЦИИ Между решеткой и корпусом конвектора мы укладываем резиновую полосу для избежания повреждения поверхности решетки, ее трения о корпус конвектора и шума при укладке и ходьбе по решетке.

РЕШЕТКИ ЛЮБОЙ ФАКТУРЫ И ЦВЕТА Уникальное высокотехнологичное оборудование по порошковой окраске и нанесению фактур дерева, мрамора, гранита для декоративных решеток из алюминия.	ДОЛГОВЕЧНАЯ ДЕКОРАТИВНАЯ РЕШЕТКА Алюминиевые решетки с жесткой пружиной из стали для стягивания ламелей. Такая решетка выдерживает высокие нагрузки и долговечна при использовании даже во влажных помещениях.

КОРПУС С СТОЙКОСТЬЮ ОТ КОРОЗИИ 10 ЛЕТ Корпус конвектора изготавливается из оцинкованной стали (толщиной 1 мм) с высокопрочным порошковым покрытием черного цвета, причем изделие окрашивается полностью в объеме. Для влажных помещений изготавливаем корпуса из хромомолибденовой нержавеющей стали.	ВЕНТИЛЯТОРЫ С НИЗКИМИ ШУМОВЫМИ ХАРАКТЕРИСТИКАМИ Вентиляторы с EC-двигателем с напряжением питания 24В. Потребляемая мощность ниже в 3 раза по отношению к аналогам. Бесступенчатое и плавное изменение скорости вращения вентиляторов.

УДОБНЫЙ МОНТАЖ ВЕНТИЛЕЙ Мы используем во всех своих теплообменниках быстроразъемное соединение евроконус G3/4”, что позволяет обойтись без дополнительных монтажных переходов, герметиков для резьбовых соединений, льна и фум-лент. Соединение между теплообменником и вентилями осуществляется легко и просто.	СВОЯ СИСТЕМА РЕГУЛИРОВАНИЯ VARMANN VARTRONIC Интеллектуальная система регулирования воздуха в помещении с цифровым управлением. Которая подключается к системе «умный дом» по протоколу ModBus и любому регулятору с сигналом 0..10 В.

УДОБНОЕ СОЕДИНЕНИЕ КОНВЕКТОРОВ Для удобства транспортировки, конвекторы, длиной более 3 м, поставляются частями. Соединение между частями осуществляется через фланцы. По-умолчанию, конвектор поставляется с теплообменником в каждой части или, возможен заказ с единым теплообменником с быстроразъемными соединениями.	НЕТ НАЦЕНКИ ЗА ИЗГОТОВЛЕНИЕ НЕСТАНДАРТНОЙ ДЛИНЫ Мы не делаем для наших клиентов дополнительных наценок за изготовление конвектора нестандартной длины. Мы используем правило: “Стоимость конвектора рассчитывается пропорционально его длины”.

Любые возможности исполнений конвекторов Varmann

УГЛОВЫЕ СОЕДИНЕНИЯ

ВЫРЕЗЫ И ВСТАВКИ

СРЕЗЫ И СКРУГЛЕННЫЕ ИСПОЛНЕНИЯ

Тип покрытия решетки

ИСПОЛНЕНИЯ РЕШЕТКИ

ФАКТУРЫ ДЕРЕВА, ГРАНИТА, МРАМОРА

Конструктивные особенности:
— Все детали конвектора выполнены из высококачественной листовой оцинкованной стали толщиной 1 мм (из нержавеющей стали), окрашены износостойким порошковым покрытием в чёрный цвет, что делает невидимыми все компоненты конвектора под решеткой.
— Использование конструкции со съёмным теплообменником позволяет легко вынимать его из корпуса конвектора.
— Использование материалов для изготовления теплообменника, таких как медь и алюминий гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Теплообменник окрашен в цвет корпуса. Удобство монтажа с использованием быстроразъёмного соединения G3/4″ «евроконус» для подключения теплоносителя.
— Возможно изготовление конвектора Ntherm Maxi без декоративной рамки.
— Входящая в базовую комплектацию полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
— Пружина, придающая гибкость решётке сделана из нержавеющей стали.
— Возможен заказ конвектора любой длины без дополнительной наценки – цена рассчитывается пропорционально длине.
— Два типа профиля (U–образный и F–образный) декоративной рамки позволяют встраивать конвектор в любой тип пола. Тип профиля рамки не влияет на стоимость конвектора.
— Исполнение решётки, роликовое – ламели расположены поперечно, или линейное – ламели расположены продольно, не влияет на стоимость конвектора.

Базовый комплект поставки:
— корпус из оцинкованной стали покрытый износостойким матовым чёрным порошковым покрытием или из нержавеющей стали;
— декоративная рамка по корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
— комплект крепёжно–регулировочных ножек;
— роликовую, либо линейную решётку, из анодированного алюминия, либо окрашенную по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
— съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4”;
— воздухоспускной клапан 3/8”;
— паспорт, инструкция по монтажу и эксплуатации.
