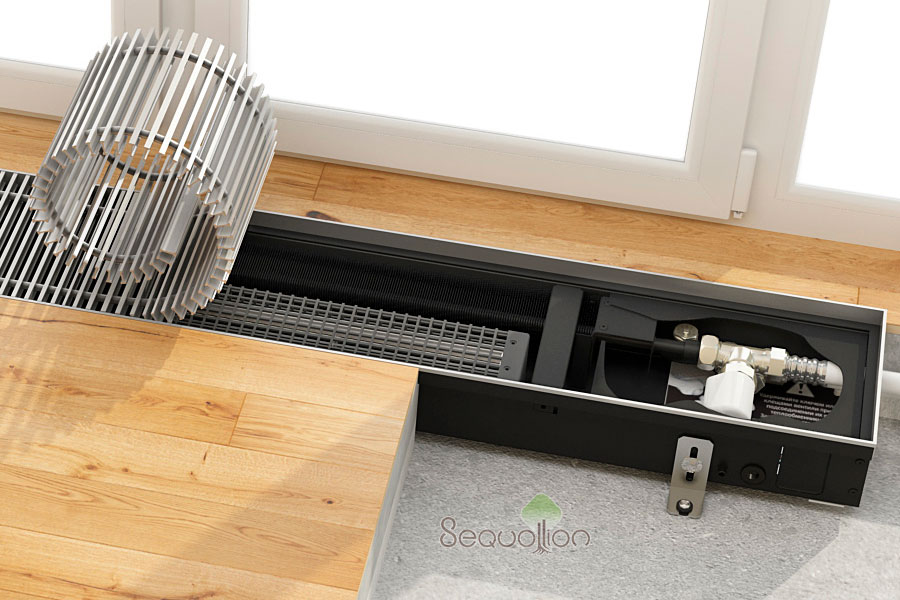

Конвектор Varmann Qtherm QECO 280.90.2400 RR U EV1 с вентилятором

Описание Конвектор Varmann Qtherm QECO 280.90.2400 RR U EV1 с вентилятором

Условное обозначение конвекторов Varmann Qtherm ECO с вентилятором (с принудительной конвекцией):

Пример QECO 180.90.800 RR U EV1 ES D L

Наименование модели:
— QECO – Qtherm ECO, встраиваемый в пол конвектор с вентилятором для сухих помещений. Компактные габаритные размеры конвекторов при высокой теплопроизводительности.

Размеры конвектора (ШхВхД), мм:
— ширина, мм: 180, 230, 280;
— высота, мм: 90;
— длина, мм: 800 – 3000;
(Возможно изготовление с любыми размерами).

Исполнение решетки:
— RR – роликовая (по умолчанию);
— LR – линейная;
— OR – без решетки;
— ORF – без решетки и без рамки.

Тип профиля декоративной рамки:
— U – U-образный профиль (стандартное исполнение);
— F – F-образный профиль.

Тип решетки:
— EV1 – алюминий, анодированный в натуральный цвет (по умолчанию);
— EV3 – алюминий, анодированный в цвет латуни;
— C32 – алюминий, анодированный в цвет светлой бронзы;
— C34 – алюминий, анодированный в цвет тёмной бронзы;
— RAL – алюминий, окрашенный в цвет по RAL;
— F – алюминий с фактурой дерева, мрамора, гранита;
— INOX – нержавеющая сталь полированная.

Тип металла корпуса:
— без обозначения – корпус из оцинкованной стали с порошковым покрытием (по умолчанию);
— ES – корпус из хром-молибденовой нержавеющей стали.

Дренажные отводы:
— без обозначения – корпус без дренажа (по умолчанию);
— D – корпус с дренажными отводами R 1/2″.

Подключение:
— без обозначения – подключение «справа»;
— L – подключение «слева».

Влагозащищенное исполнение
В случае, если конвектор Qtherm Eco заказывается в исполнении с дренажными отводами (обозначение в артикуле D — корпус с дренажными отводами R 1/2″), то корпус изготавливается во влагозащищенном исполнении, микропроцессорный блок регулирования устанавливается без встроенного блока питания и питающее напряжение 24 В подается с внешнего блока питания тип 703701.

Внутрипольный конвектор Varmann Qtherm ECO с вентилятором (с принудительной конвекцией):

Qtherm Eco — традиционный внутрипольный конвектор серии Qtherm с тангенциальными вентиляторами. Компактные габаритные размеры конвекторов при высокой теплопроизводительности, привлекательный ценовой диапазон, использование энергоэффективных ЕС-двигателей вентиляторов, интеллектуальная система управления конвектора, принципиально новый высокопроизводительный теплообменник с шахматным расположением трубок и более эффективным прогревом пластины, является новшествами и преимуществами конвекторов Qtherm Eco.

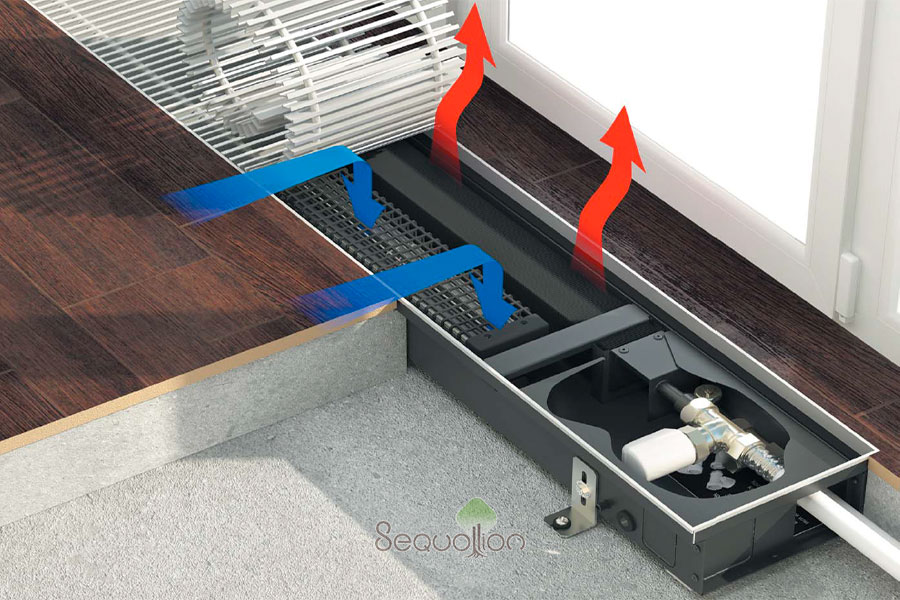

Встраиваемый в пол конвектор с принудительной конвекцией Qtherm ECO – это, готовый к монтажу отопительный прибор, предназначенный для изоляции от холодного воздуха больших, доходящих до пола окон:
панорамные окна – это, остекление от потолка до пола, которое впервые появилось во Франции в эпоху Ренессанса. Отсюда второе название – французские окна;
французские окна (или французские двери) – классическое название окон в пол, которые часто используются как выход на террасу или балкон;
окна в пол – распространенное разговорное выражение.
стеклянная стена – если окно занимает значительную часть стены.
Такие окна могут быть панорамными или «немного не доходить до пола».

Встраиваемый в пол конвектор Varmann

Также внутрипольные конвекторы Varmann Ntherm Maxi предназначены для встраивания в подоконник. Ключевые преимущества включают экономию пространства, предотвращение конденсата на окнах, высокий КПД (до 95%), а также эстетичный вид благодаря декоративной решетке.

Конвектор Varmann в подоконник

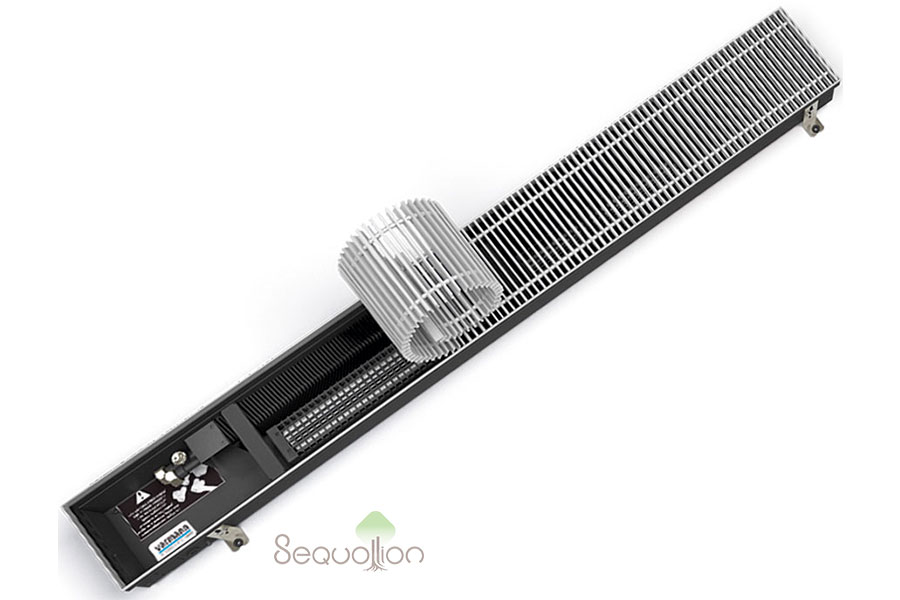

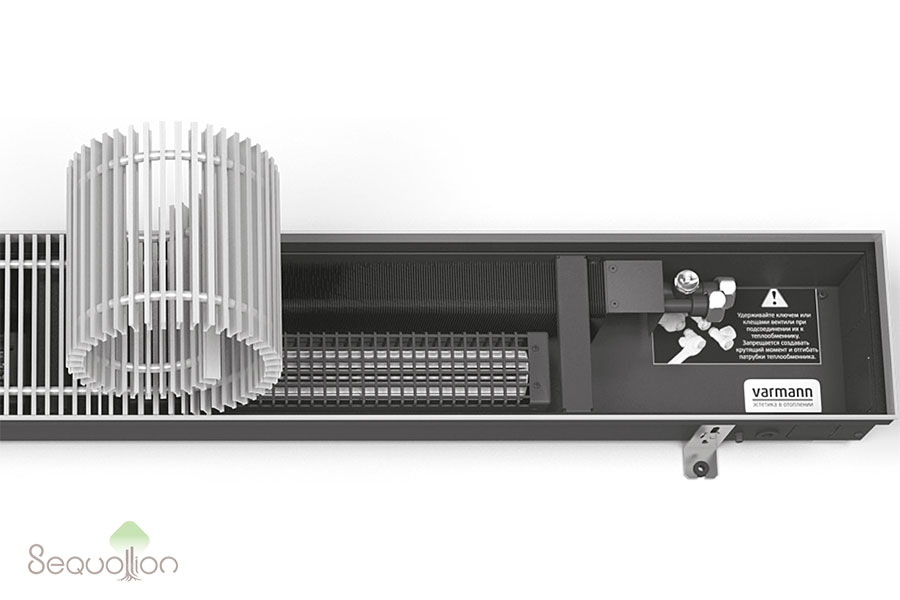

Конструкция конвектора Varmann Qtherm ECO

1. Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева или полированной нержавеющей стали
2. Декоративная крышка Закрывает заднюю часть конвектора
3. Ребра жесткости служат для предотвращения деформации корпуса при заливке бетоном и как опорные ребра для линейной решетки
4. Декоративная крышка закрывает трубную подводку и вентили
5. Теплообменник нового дизайна из медной трубы диаметром 15 мм с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение g3/4″ «евроконус»
6. Воздухоспускной клапан никелированный, 3/8″
7. Узел подключения латунный, подключение G3/4″ «евроконус» с накидными гайками с уплотнительным резиновым кольцом
8. Тангенциальные вентиляторы с УС-двигателем 24В в защитных съемных кожухах, установлены на виброизоляторы
9. Блок управления микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе «умный дом»
10. Регулировочные винты для регулирования конвектора в уровень пола при монтаже
11. Фиксирующие ножки для фиксации корпуса конвектора к полу
12. Корпус конвектора из оцинкованной стали толщиной 1 мм, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора
13. Декоративная рамка по периметру конвектора из U или F — образного алюминиевого профиля, анодированный, окрашенный в цвет по RAl или с нанесением фактур дерева, мрамора, гранита в цвет решетки

Внутрипольные конвекторы Varmann Qtherm ECO могут быть установлены как в однотрубную, так и в двухтрубную систему отопления, адаптированы для эксплуатации в российских системах центрального отопления, а так же конвекторы идеальны для применения как вспомогательный отопительный прибор с системами тёплого пола, вентиляции, радиаторного водяного отопления.
— рабочее давление теплоносителя не более 16 бар;
— давление гидравлических испытаний конвектора – 25 бар;
— максимальная рабочая температура теплоносителя – 130 °С;
— напряжение питания конвектора — 220 В.

U И F ОБРАЗНЫЙ ДЕКОРАТИВНЫЙ БОРТИК U – образный монтируется в стык с половым покрытием, а F – образный закрывает половое покрытие сверху. Тип бортика не влияет на стоимость изделия.	РЕЗИНОВАЯ ПОЛОСКА ДЛЯ ШУМОИЗОЛЯЦИИ Между решеткой и корпусом конвектора мы укладываем резиновую полосу для избежания повреждения поверхности решетки, ее трения о корпус конвектора и шума при укладке и ходьбе по решетке.

РЕШЕТКИ ЛЮБОЙ ФАКТУРЫ И ЦВЕТА Уникальное высокотехнологичное оборудование по порошковой окраске и нанесению фактур дерева, мрамора, гранита для декоративных решеток из алюминия.	ДОЛГОВЕЧНАЯ ДЕКОРАТИВНАЯ РЕШЕТКА Алюминиевые решетки с жесткой пружиной из стали для стягивания ламелей. Такая решетка выдерживает высокие нагрузки и долговечна при использовании даже во влажных помещениях.

КОРПУС С СТОЙКОСТЬЮ ОТ КОРОЗИИ 10 ЛЕТ Корпус конвектора изготавливается из оцинкованной стали (толщиной 1 мм) с высокопрочным порошковым покрытием черного цвета, причем изделие окрашивается полностью в объеме. Для влажных помещений изготавливаем корпуса из хромомолибденовой нержавеющей стали.	ВЕНТИЛЯТОРЫ С НИЗКИМИ ШУМОВЫМИ ХАРАКТЕРИСТИКАМИ Вентиляторы с EC-двигателем с напряжением питания 24В. Потребляемая мощность ниже в 3 раза по отношению к аналогам. Бесступенчатое и плавное изменение скорости вращения вентиляторов.

УДОБНЫЙ МОНТАЖ ВЕНТИЛЕЙ Мы используем во всех своих теплообменниках быстроразъемное соединение евроконус G3/4”, что позволяет обойтись без дополнительных монтажных переходов, герметиков для резьбовых соединений, льна и фум-лент. Соединение между теплообменником и вентилями осуществляется легко и просто.	СВОЯ СИСТЕМА РЕГУЛИРОВАНИЯ VARMANN VARTRONIC Интеллектуальная система регулирования воздуха в помещении с цифровым управлением. Которая подключается к системе «умный дом» по протоколу ModBus и любому регулятору с сигналом 0..10 В.

УДОБНОЕ СОЕДИНЕНИЕ КОНВЕКТОРОВ Для удобства транспортировки, конвекторы, длиной более 3 м, поставляются частями. Соединение между частями осуществляется через фланцы. По-умолчанию, конвектор поставляется с теплообменником в каждой части или, возможен заказ с единым теплообменником с быстроразъемными соединениями.	НЕТ НАЦЕНКИ ЗА ИЗГОТОВЛЕНИЕ НЕСТАНДАРТНОЙ ДЛИНЫ Мы не делаем для наших клиентов дополнительных наценок за изготовление конвектора нестандартной длины. Мы используем правило: “Стоимость конвектора рассчитывается пропорционально его длины”.

Любые возможности исполнений конвекторов Varmann

УГЛОВЫЕ СОЕДИНЕНИЯ

ВЫРЕЗЫ И ВСТАВКИ

СРЕЗЫ И СКРУГЛЕННЫЕ ИСПОЛНЕНИЯ

Тип покрытия решетки

ИСПОЛНЕНИЯ РЕШЕТКИ

ФАКТУРЫ ДЕРЕВА, ГРАНИТА, МРАМОРА

Конструктивные особенности:
— Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
— Два типа профиля (U–образный и F–образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
— Тангенциальные вентиляторы с ЕС-двигателем 24 В постоянного тока, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.

Базовый комплект поставки:
— корпус из оцинкованной стали толщиной 1 мм покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
— съёмный теплообменник новой геометрии с шахматным расположением трубок диаметром 15 мм, с латунным узлом подключения с соединением «евроконус» G 3/4″;
— тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
— микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
— роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
— декоративная рамка по периметру жёлоба из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из резины в месте контакта с решеткой;
— комплект крепёжно–регулировочных ножек;
— воздухоспускной клапан 3/8 ”;
— паспорт, инструкцию по монтажу и эксплуатации.
