Условное обозначение конвекторов Бриз В KZTO с вентилятором (с принудительной конвекцией):

Пример Бриз В 260х80х800 Прох прав U R2800 220В TCM (5 Ал 12 втулки серые) RAL3002

Наименование модели:
— Бриз В, Бриз В TURBO – для сухих помещений (с вентиляторами 220В или 24В);
— Бриз В Нерж, Бриз В TURBO Нерж – для влажных помещений (бассейны, ванные и т.п.) с вентиляторами 24В, принудительная конвекция, короб прибора изготовлен из нержавеющей стали.

Размеры конвектора (ШхВхД), мм:
— ширина, мм: 260, 300, 380;
— высота, мм: 80, 120, 140;
— длина, мм: 800 – 5000 (шаг 100);
(Возможно изготовление с другими размерами).

Исполнение подключения:
— Без обозначения – концевое исполнение конвектора;
— Прох – проходное исполнение конвектора.

Сторона подключения:
— прав – правостороннее подключение (для радиусного, углового исполнения);
— лев – левостороннее подключение (для радиусного и углового исполнения).

Профиль окантовки:
— U – U-образный профиль (стандартное исполнение);
— F – F-образный профиль.

Конструктивное исполнение:
— Без обозначения – прибор прямого исполнения;
— R2800 – прибор радиусного исполнения, радиус изгиба по оси прибора (минимальный радиус: 2000мм);
— Угол – прибор углового исполнения.

Напряжение питания вентиляторов:
— 220В – напряжение 220В переменного тока;
— 24В – напряжение 24В постоянного тока.

Тип встроенного регулятора оборотов вентилятора:
— ТСМ – встроен модуль для автоматической трехступенчатой регулировки вентиляторов (только для Бриз В и Бриз В TURBO с вентиляторами 220В);
— FCM / БП36Вт – встроен модуль для автоматической плавной регулировки вентиляторов, дополнительно комплектуется блоком питания 24В DC мощностью 36Вт. (только для Бриз В 24В, Бриз В TURBO 24В, Бриз В Нерж и Бриз В TURBO Нерж с вентиляторами 24В DC)

Декоративная рулонная решетка:
— ширина планок, мм: алюминий (5, 8), дерево (10, 15), нержавеющий профиль (10);
— материал планок: Бук, Дуб, Ал(алюминий), АлЛТ(алюминий «латунь»), АлТБ(алюминий «темная бронза»), АлШ(алюминий «шампань»), АлСЗ(алюминий «светлое золото»), Нерж(нержавеющая сталь).
— ширина просвета между планками, мм: 12, 15;
Цвет втулок решетки:
— без обозначения – втулки черные (стандартное исполнение);
— серые;
— бежевые.

Цвет окантовки и планок решетки по RAL:
(при покраске).

Внутрипольный конвектор Бриз В KZTO с принудительной конвекцией (с вентилятором):

Если требуется повысить теплоотдачу прибора, эта модификация конвекторов Бриз В или Бриз В Turbo оснащается вентиляторами. Вентиляторы подразделяются по напряжению питания на 220В и 24В. К каждому типу вентиляторов разработана система управления. Они производят совсем немного шума, но эффективность отопительного прибора возрастает в несколько раз.

Внутрипольные конвекторы Бриз В KZTO рекомендуются для отопления помещений с высокими окнами или стеклянными стенами. В процессе работы конвектор создает тепловую завесу от ниспадающих потоков холодного воздуха и предотвращает запотевание окон. Конвекторы серии Бриз В встраиваются в структуру пола, оставляя видимой на поверхности лишь декоративную решетку.

Конструкция внутрипольных конвекторов Бриз В KZTO позволяет устанавливать их в нишу пола так, чтобы практически полностью скрыть элементы системы отопления и получить возможность обогревать обычно недоступные для этого области помещений — вдоль французских окон, со стороны панорамного остекления и выходов на террасы.

Конвекторы могут выпускаться проходными или концевыми. Приборы могут быть выполнены в угловом и радиусном исполнении, встроены в подоконник. Для эксплуатации в условиях повышенной влажности конвекторы выпускаются в корпусе из нержавеющей стали Бриз В Нерж или Бриз В Turbo Нерж. Для установки в помещениях с изогнутыми стенами изготавливаются радиусные и угловые конвекторы, которые согласовываются с заказчиком.

Конвектор Бриз В состоит из стального короба (толщиной 1 мм), наружные поверхности короба имеют эпоксидное покрытие, регулировочными винтами и крепежными отверстиями, теплообменника (медная труба с алюминиевыми пластинами), вентилятор тангенциального типа, модуль управления, экранов скрытия подключения, распорок и декоративной решетки (матовый алюминий с черными втулками).

Конвектор Бриз В Нерж состоит из короба из нержавеющей стали (толщиной 1 мм), наружные поверхности короба имеют эпоксидное покрытие, дренажным патрубком и регулируемыми по высоте крепежными ножками, теплообменника (медная труба с алюминиевыми пластинами), вентилятор тангенциального типа (24В), модуль управления, экранов скрытия подключения, распорок и декоративной решетки (матовый алюминий с черными втулками).

Идеальным решением станет использование модели Бриз В и Бриз В Turbo с принудительной конвекцией в совокупности с настенным термостатом. Он управляет включением, регулировкой оборотов и выключением вентиляторов, позволяя добиваться заданной температуры и отлично впишется в общую систему климат-контроля в доме.

Декоративная решетка может быть изготовлена из различных материалов (алюминий, дерево, нержавеющая сталь) и иметь различные покрытия. Решетка может быть изготовлена из анодированного алюминиевого профиля, который может быть также окрашен в любой цвет по каталогу RAL, полированной нержавеющей стали или ценных пород дерева под дизайн пола.

Медно-алюминиевый теплообменник, представляющий собой медные трубы, оребренные гофрированными алюминиевыми пластинами. На теплообменнике расположен кран-воздухоотводчик для удаления воздуха из прибора. Присоединительные элементы теплообменника имеют внутреннюю резьбу G 1/2. Возможна комплектация терморегулирующей арматурой. Рабочее давление конвекторов Бриз до 15 атм, с температурой теплоносителя до +120° С. Наружные поверхности теплообменника имеют эпоксидное покрытие.

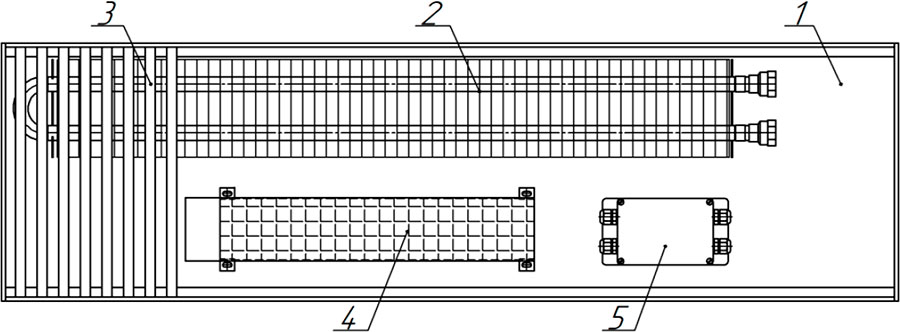

Общий вид конвектора

1. Короб. 2. Теплообменник. 3. Решетка. 4. Вентилятор. 5. Электронный модуль управления вентиляторами (ТСМ-220 или FCM-24).

— Конвекторы комплектуются вентиляторами тангенциального типа с напряжением питания 220 В переменного тока частотой 50 Гц или 24 В постоянного тока;
— Степень защиты: конвектора – IP10; монтажной коробки – IP54;
— Уровень шума – не более 46 дБ;
— Присоединительные элементы имеют внутреннюю резьбу G 1/2;
— На теплообменнике установлен кран – воздухоотводчик для удаления воздуха из прибора;
— Наружные поверхности теплообменника и короба имеют эпоксидное покрытие;
— Декоративная решетка может быть изготовлена из различных материалов (дерево, алюминий, нержавеющая сталь) и иметь различные покрытия.

Комплект поставки:
Конвектор — 1 шт.
Решетка — 1 шт.
Регулировочные винты — 1 комплект.
Паспорт — 1 шт.
Комплект упаковки — 1 комплект.
Выносной блок питания, 24 В, 36 Вт (для конвекторов на 24В) — 1шт.

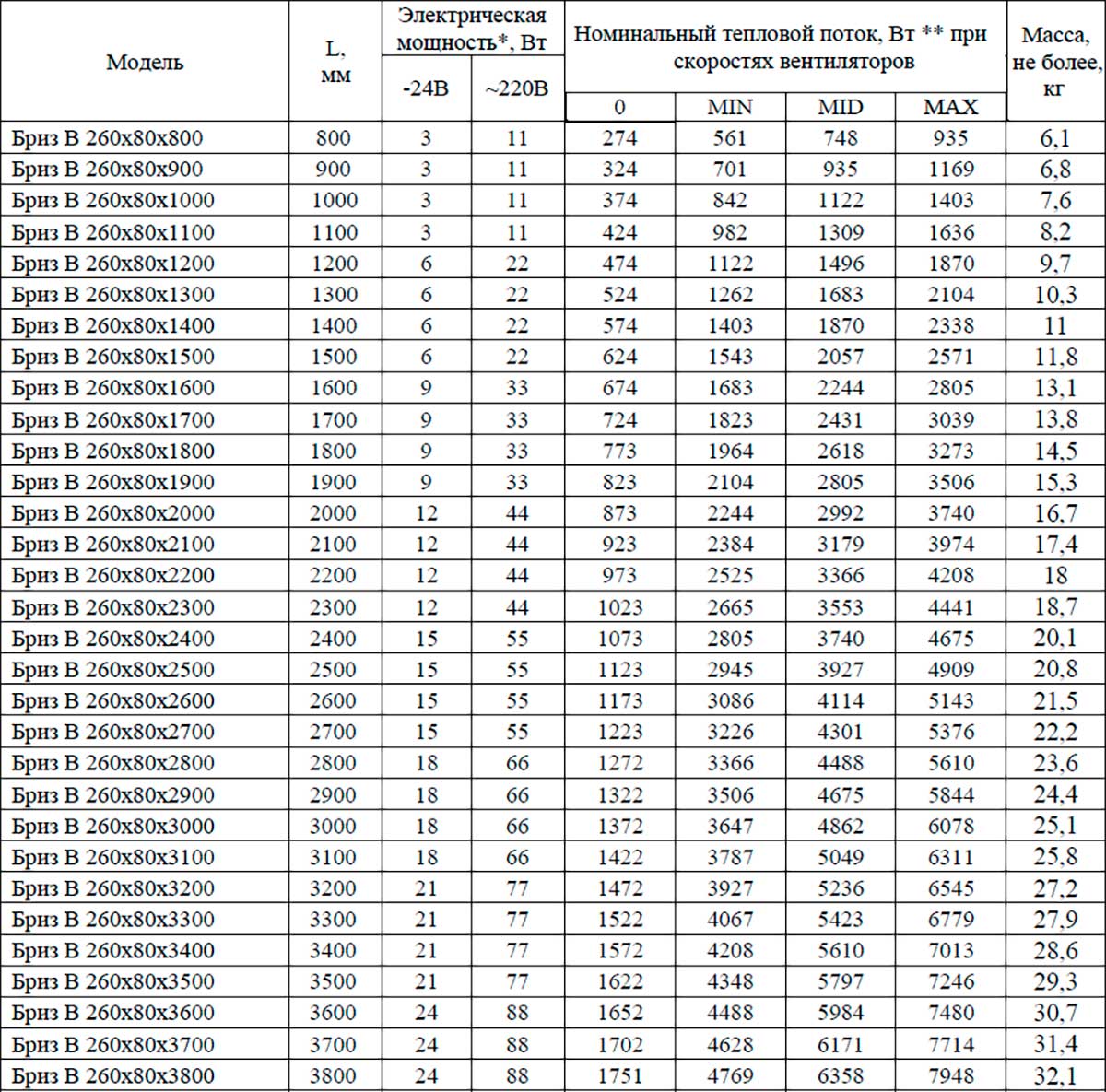

Технические данные Бриз В KZTO 260×80 220v/24v

* электрическая мощность может отличаться от заявленной, сверяйтесь с биркой на конвекторе.
** номинальный тепловой поток определен при нормированных условиях: средняя температура воды в конвекторе – 900С, температура в помещении – 200С, расход воды через конвектор – 360 кг/час; атмосферное давление — 760 мм рт.ст.
Теплоотдача при выключенных вентиляторах (естественная конвекция) – в столбце 0.
Теплоотдача при минимальных оборотах вентиляторов — в столбце MIN.
Теплоотдача при средних оборотах вентиляторов — в столбце MID.
Теплоотдача при включении вентиляторов на максимальные обороты – в столбце МАХ.
Уровень шума – не более 41 дБ.

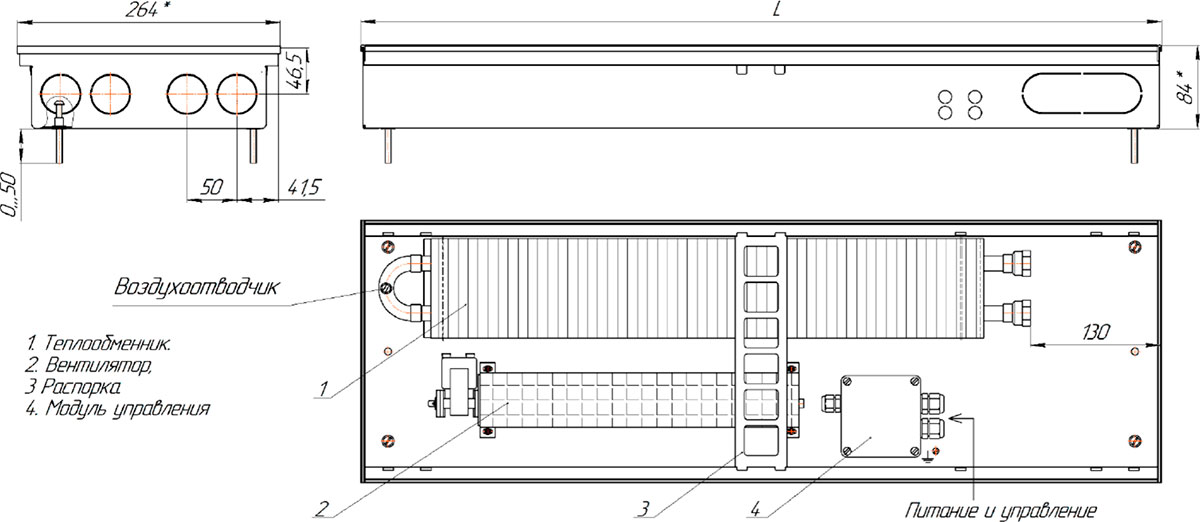

Монтажная схема Бриз В KZTO 260×80 220v/24v

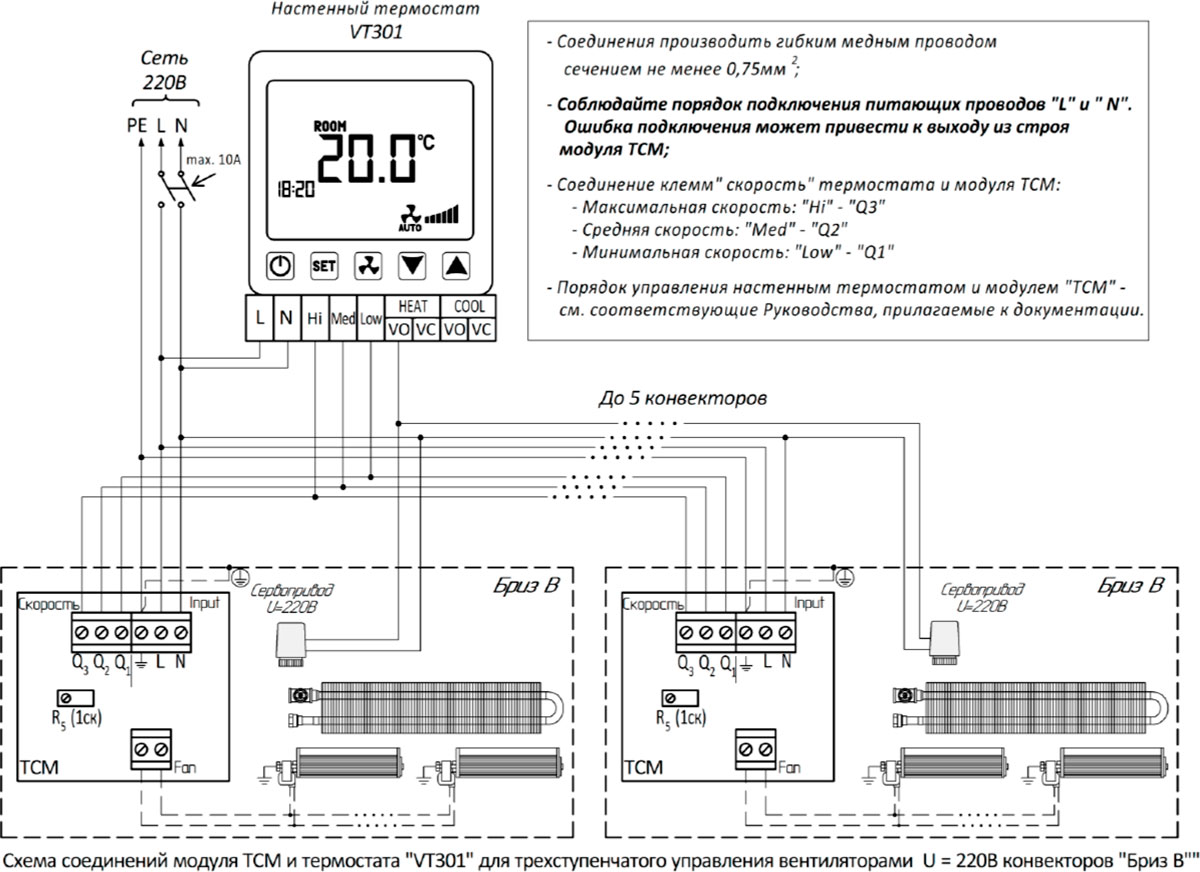

Схема подключения Бриз В KZTO 260×80 220v

Окантовка

Цветовые решения

При заказе радиусных конвекторов необходимо:

1. Тип конвектора и тип его подключения.
2. На каком расстоянии от стены планируется установка.
3. Радиус кривизны стены. Для этого снять два размера L и h, указанные на эскизе (фото выше).
